PN: 02353AJW-001

Especificações Técnicas.

Modelo: HUAWEI SWITCH 24P S6730-S24X6Q-DC 6X40G 24X10GE SFP+
Código referência: 63530

- Portas: 24 x 10GE SFP+ | 6 x 40GE QSFP+
- Porta PoE: Não
- Porta SPF: SFP +
- Camada: Camada 3
- Empilhável: Sim
- Gerenciável: Não

Descrição do produto:
Os switches completos da série Huawei CloudEngine S6730-S fornecem portas de downlink 10 GE e portas de uplink 40 GE. Eles podem ser usados para fornecer acesso de alta velocidade ao acesso Wi-Fi 6 AP e 10 Gbit / s a servidores de alta densidade ou para funcionar como comutadores de núcleo / agregação em uma rede do campus para fornecer uma velocidade de 40 Gbit / s. Com a virtualização baseada em VXLAN, políticas de segurança abrangentes e vários recursos de QoS, o CloudEngine S6730-S pode ajudá-lo a criar redes de data center e campus escaláveis, confiáveis e seguras.

- Vinte e quatro portas 10GE SFP +
- Módulos e cabos aplicáveis:
- módulo óptico GE
- módulo óptico GE-CWDM
- módulo óptico GE-DWDM
- módulo de cobre GE
- módulo óptico 10GE SFP +
- (OSXD22N00 não suportado)
- módulo óptico 10GE-CWDM
- módulo óptico 10GE-DWDM
- SFP + 1 m, 3 m, 5 me 10 m
- cabos de cobre de alta velocidade
- cabos SFP + AOC de 3 e 10 m
- SFP + 0,5 me 1,5 m
- cabos de pilha dedicados
- (suportado pelas últimas 16 portas SFP + e usado apenas para o empilhamento de zeroconfiguration)

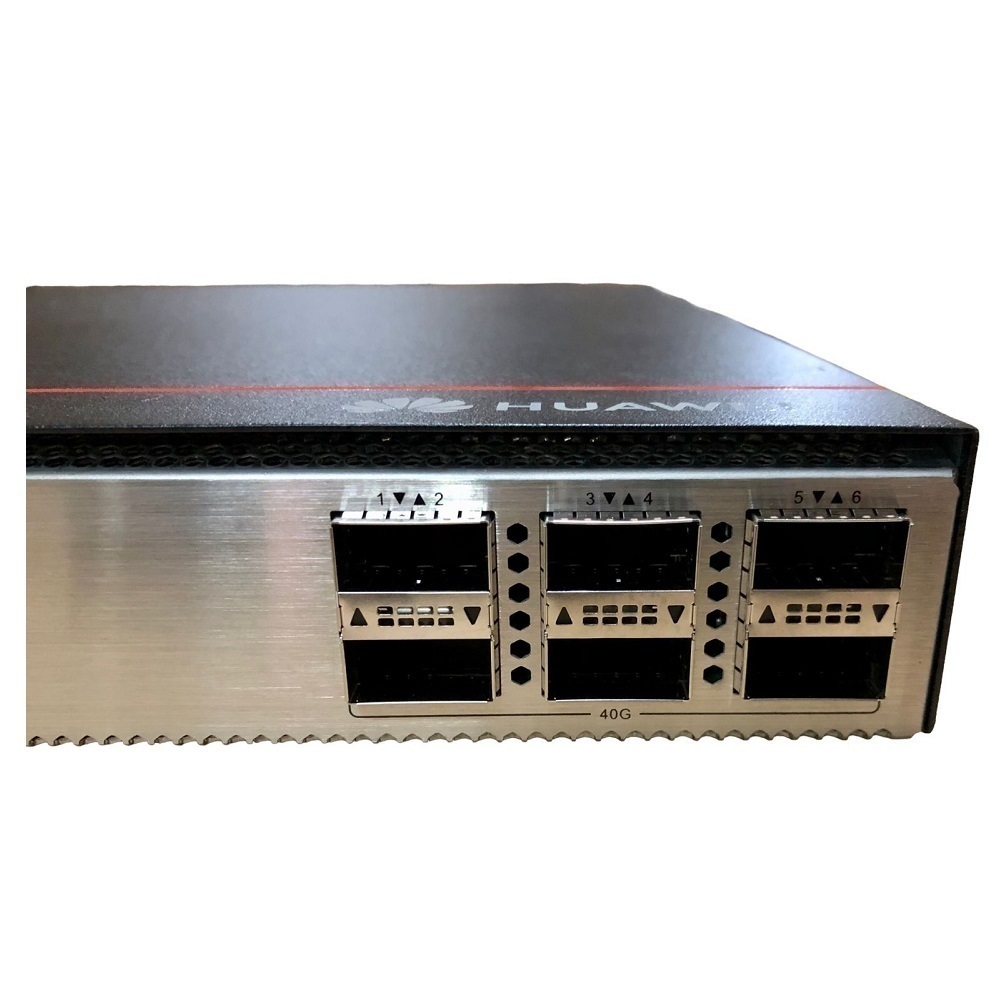

- Seis portas ópticas 40GE QSFP +
- Módulos e cabos aplicáveis:
- módulo óptico QSFP +
- 1 m, 3 me 5 m QSFP + para
- QSFP + cobre de alta velocidade
- cabos
- 10 m QSFP

- Parafuso terra
- Slot para cartão SSD
- Uma porta de console
- Uma porta de gerenciamento ETH
- Uma porta USB
- Um botão PNP
- Slot do módulo do ventilador 1
- Slot 2 do módulo do ventilador
- Slot do módulo do ventilador 3
- Slot do módulo do ventilador 4

- Slot 1 do módulo de potência
- Módulo de potência aplicável:
- Módulo de alimentação DC de 6,13 1000 W
- (PDC1000S12-DB)

- Slot 2 do módulo de potência
- Módulo de potência aplicável:
- Módulo de alimentação DC de 6,13 1000 W
- (PDC1000S12-DB)

Descrição da porta:
- Porta óptica 10GE SFP +
- Uma porta óptica Ethernet 10GE SFP + suporta detecção automática a 1000 Mbit / s. Ele envia e recebe dados de serviço a 1000 Mbit / s ou 10 Gbit / s.
- Atributo Descrição
- Tipo de conector: LC / PC
- Atributos da porta óptica: dependa do módulo óptico usado
- Conformidade com os padrões: IEEE802.3ae
- Modo de trabalho: detecção automática GE / 10GE
- Porta óptica 40GE QSFP +
- Uma porta óptica 40GE QSFP + envia e recebe tráfego de serviço a 40 Gbit / s.

Atributo Descrição:
- Conector: tipo MPO / LC
- Atributos da porta óptica: dependa do módulo óptico usado
- Conformidade com os padrões: IEEE802.3ba

Porta do console:
- A porta do console está conectada a um console para configuração no local. A porta deve usar um cabo do console. A porta do console é usada quando um switch é ligado

Atributos de uma porta do console:
- Tipo de conector: RJ45
- Conformidade com os padrões: RS-232
- Modo de trabalho: Receptor / Transmissor Assíncrono Universal Duplex (UART)
- Taxa de transmissão: 9600 bits / s, 19200 bits / s, 38400 bits / s, 57600 bits / s ou 115200 bits / s
- Valor padrão: 9600 bit / s

Porta de gerenciamento ETH:
Você pode conectar um comutador a um terminal de configuração ou estação de trabalho de gerenciamento de rede através da porta de gerenciamento ETH para configurar o comutador local ou remotamente. A porta deve usar um cabo Ethernet. Você pode optar por baixar o pacote de software através da porta de gerenciamento ETH no menu BootLoad. A transferência de arquivos através da porta de gerenciamento ETH é mais rápida que a transferência através do
porta do console.

- Atributos de uma porta de gerenciamento ETH

Atributo Descrição:
- Tipo de conector: RJ45
- Conformidade com os padrões: IEEE802.3
- Modo de trabalho: detecção automática de 10/100 Mbit / s
- Distância máxima de transmissão: 100 m

Porta USB:
- A porta USB pode ter uma unidade flash USB conectada para atualizar o switch ou transferir arquivos de configuração ou outros arquivos. A porta USB pode conectar-se apenas a uma unidade flash USB compatível com USB 2.0.

Configuração da fonte de alimentação:
- O S6730S-S24X6Q-DC pode usar um único módulo de energia ou módulos de energia duplos

***NOTA: para redundância de energia 1 + 1. Os módulos de alimentação AC e DC conectáveis podem ser usados juntos no mesmo comutador.

Dissipação de calor:
- O S6730S-S24X6Q-DC usa módulos de ventilador conectáveis para resfriamento a ar forçado. O ar flui pela parte frontal e sai pelo painel traseiro. Os módulos de ventiladores suportam backup 3 + 1.

Especificações técnicas
- Memória (RAM) 4 GB
- Flash 2 GB no total. Para visualizar o tamanho da memória flash disponível, execute o comando display version.
- Tempo médio entre falhas (MTBF): 62,27 anos
- Tempo médio para reparo (MTTR): 2 horas
- Disponibilidade> 0.99999
- Proteção contra sobretensão na porta de serviço N / A
- Proteção contra sobretensão da fonte de alimentação:
- Usando módulos de energia DC: ± 2 kV no modo diferencial, ± 4 kV no modo comum

Tamanho e peso:
- Dimensões básicas (excluindo as partes salientes do corpo): 43,6 mm x 442,0 mm x 420,0 mm
- Dimensões máximas (a profundidade é a distância das portas no painel frontal à alça no painel traseiro): 43,6 mm x 442,0 mm x 446,0 mm
- Peso (com embalagem) 9,84 kg

Portas de pilha
- portas 10GE SFP + (no máximo 16 portas físicas)
- portas 40GE QSFP + (no máximo 6 portas físicas)

RTC suportado
- RPS Não suportado
- PoE Não suportado

Faixa de tensão nominal
- Entrada DC de alta tensão: 240 V DC
- Entrada DC: -48 V DC a -60 V DC

Faixa máxima de tensão
- Entrada DC de alta tensão: 190 V DC a 290 V DC
- Entrada DC: -38,4 V DC a -72 V DC

- Consumo máximo de energia: (100% de rendimento, velocidade total dos ventiladores) 249 W
- Consumo típico de energia (30% do tráfego
- testado de acordo com o padrão ATIS)
- 135 W
- Temperatura de operação: -5 ° C a + 45 ° C (23 ° F a 113 ° F) a uma altitude de 0-1800 m
- (0-5906 pés)
- Temperatura de armazenamento -40 ° C a + 70 ° C (-40 ° F a + 158 ° F)
- Ruído sob temperatura normal (27 ° C, som
- potência) <65 dB (A)
- Umidade relativa de 5% a 95%, sem condensação
- Altitude de operação 0-5000 m (0-16404 pés)

Certificação:
- Certificação EMC
- Certificação de segurança
- Certificação de fabricação
